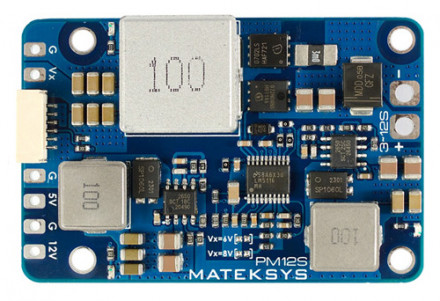

Модуль питания MATEKSYS PM12S-3

Модуль питания отличается широким диапазоном входного напряжения (от 9 В до 55 В), обеспечен защитой на TVS-диодах. Имеет три независимых понижающих регулятора напряжения:

• BEC Vx, варианты выхода 5,2 В / 6 В / 8 В. Поддерживает непрерывный выходной ток до 15 А и пиковый ток до 25 А.
• BEC 5 В (фиксированный), 4 А
• BEC 12 В (фиксированный), 4 А

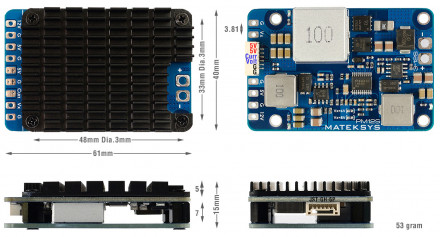

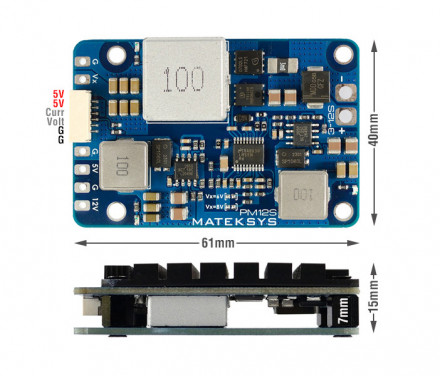

Размер и вес: 61 × 40 × 15 мм, 53 г.

Если входное напряжение слишком шумное, к входным площадкам необходимо припаять конденсатор.

BEC Vx

• Выходное напряжение: 5,25 В / 6 В / 8 В
• Допуск выходного напряжения 1,5%
• Понижающий регулятор с синхронным переключением и типичным КПД от 90% до 96%
• Поддерживает непрерывный выходной ток до 15 А, пиковый ток до 25 А
• Пульсации на выходе 32 мВ (входной напряжение 50 В, выход 5,25 В 15 А), 43 мВ (входной напряжение 50 В, выход 8 В 5 А)
• Ток в режиме ожидания: 10 - 20 мА
• Защита от обратной полярности на входе: нет
• Тепловое отключение: есть
• Устойчивость выходной цепи к короткому замыканию: в течение 2 секунд
• Защита от перегрузки по току и самовосстановление
• Для постоянного выходного тока 15 А требуется входное напряжение >,= 15 В

BEC 5 В

• Выходное напряжение 5,2 В, допуск 1,5 %
• Поддерживает непрерывный выходной ток до 4 А, пиковый ток до 6 А
• Пульсации на выходе 20 мВ (входной напряжение 24 В, выход 5 А), 50 мВ (входной напряжение 50 В, выход 5 А)
• Защита от обратной полярности на входе: нет
• Тепловое отключение: есть
• Устойчивость выходной цепи к короткому замыканию: в течение 2 секунд
• Защита от перегрузки по току и самовосстановление

BEC 12 В

• Выходное напряжение 12 В, допуск 1,5 %
• Поддерживает непрерывный выходной ток до 4 А, пиковый ток до 6 А
• Пульсации на выходе 18 мВ (входной напряжение 24 В, выход 5 А), 32 мВ (входной напряжение 50 В, выход 5 А)
• Защита от обратной полярности на входе: нет
• Тепловое отключение: есть
• Устойчивость выходной цепи к короткому замыканию: в течение 2 секунд
• Защита от перегрузки по току и самовосстановление
• Для стабильного выхода 12 В требуется входное напряжение >,= 13 В

Комплектация

• 1 × Модуль питания MATEKSYS PM12S-3
• 1 × Конденсатор ZLJ 63 В 390 мкФ с низким ЭПС

Оригинальное название: MATEKSYS POWER MODULE PM12S-3
